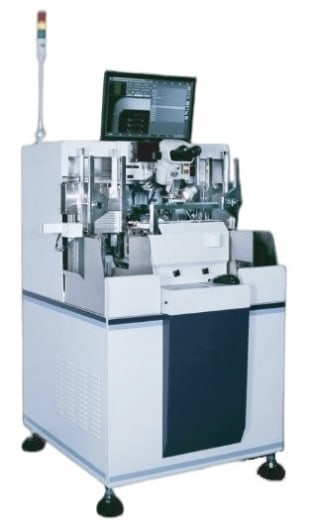

Полностью автоматические многофункциональные установки ультразвуковой сварки с автоматической загрузкой и выгрузкой корпусов. Разварка алюминиевой, золотой и другими проволоками различного диаметра. Используется в серийном производстве.
| Зона сварки | 56×80 мм |
|---|---|
| Точность | ±2 мкм |
| Скорость | 48 мс/перемычка |
| Диаметр проволоки | 15–65 мкм |
| Материал проволоки | Al/Au/Ag/Cu/ CuPd сплавы |

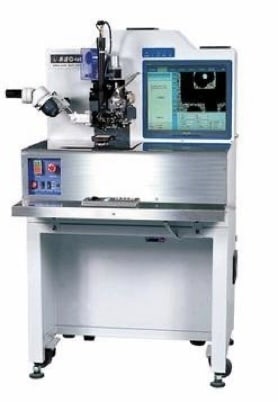

Полуавтоматические многофункциональные установки ультразвуковой сварки предназначены для разварки алюминиевой и золотой проволокой кристалла на корпус, и идеально подходит для мелкосерийного производства.
| Зона сварки | 100×100 мм |
|---|---|
| Поворот | ±360 °С |
| Разрешение | 0,5 мкм |
| Диаметр проволоки | 17–50 мкм |
| Материал проволоки | Al/Au |

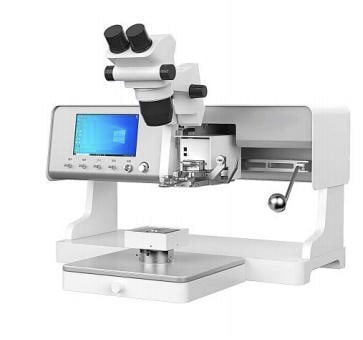

Ручные установки ультразвуковой сварки методом «клин-клин» используются для гибридных схем, многокристальных модулей MCM, оптических устройств, микроволновых устройств, лазерных и дискретных устройств.Установки подходят для алюминиевой проволоки, золотой проволоки и золотой ленты.
| Диаметр проволоки | 17–75 мкм, лента до 25×250 мкм |
|---|---|
| Материал проволоки | Al, Au |
| Высота инструмента | 19 мм |
| Усилие | 1–210 (регулируемое) |
| Мощность | 0–5 В (регулируемое) |
| Температура нагрева | До 300 °С |

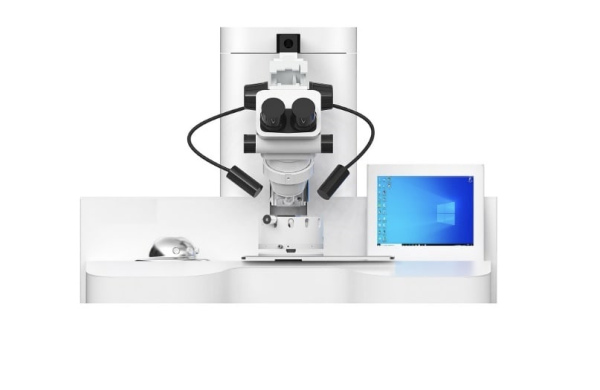

Полуавтоматические установки ультразвуковой сварки PW22 просты в эксплуатации и идеально подходят для мелкосерийного производства, лабораторных исследований и т.д. Установки имеют функции сварки методом клин-клин и шар-клин.
| Метод сварки | клин-клин, шар-клин |
|---|---|
| Диаметр проволоки | 17–75 мкм, лента до 25×250 мкм |
| Глубокий доступ | клин 16 мм, шар 13 мм |
| Количество программ | 100 |
| Привод осей | Z, Y |
| Управление | Сенсорный экран |
Установки ультразвуковой сварки являются важным оборудованием в различных производственных отраслях, включая микроэлектронику, автомобилестроение, медицинское оборудование и упаковочную промышленность. Этот метод сварки использует ультразвуковые вибрации для создания тепла и сплавления материалов в местах их соединения. Ультразвуковая сварка особенно эффективна для соединения тонких проволочных перемычек при производстве полупроводниковых устройств в микроэлектроники.
Генерация ультразвука: Ультразвуковые вибрации генерируются преобразователем, который преобразует электрическую энергию в механические колебания высокой частоты.
Передача вибраций: Колебания передаются через бустер и сварочный инструмент (сонотрод), который контактирует непосредственно с материалом.
Создание фрикционного тепла: Вибрации создают фрикционное тепло на контактирующих поверхностях материалов, что вызывает их размягчение и сплавление.
Ультразвуковая сварка (микросварка) перемычек: технологическая операция формирования проволочных соединений между контактным площадкам кристалла и платы-носителя с целью обеспечения электрического контакта. На данный момент существует два распространенных метода проволочной ультразвуковой микросварки: клин - клин (wedge bonding) и шар - клин (ball bonding).
Ультразвуковая сварка проволочных соединений в микроэлектронике и производстве полупроводниковых устройств является самой распространенной технологией. Применяется как в единичном и мелкосерийном производстве, так и в автоматизированных производственных линиях, что существенно ускоряет и упрощает массовый процесс производства.
