Литографические машины (фотолитографическое оборудование) играют центральную роль в производстве полупроводников и микроэлектроники. Эти установки используются для переноса визуального узора с фотошаблона на поверхность кремниевой пластины или другого материала с помощью фоточувствительного химического вещества (фоторезиста). Процесс включает в себя несколько ключевых этапов: покрытие, выравнивание, совмещение и экспонирование фоторезиста.
Виды литографических машин

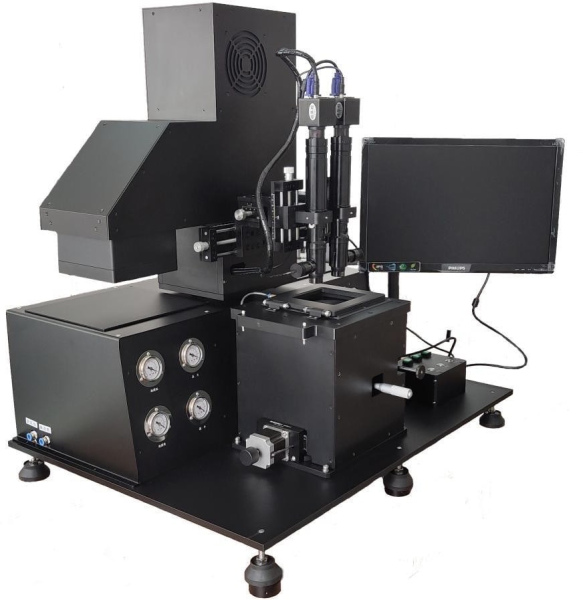

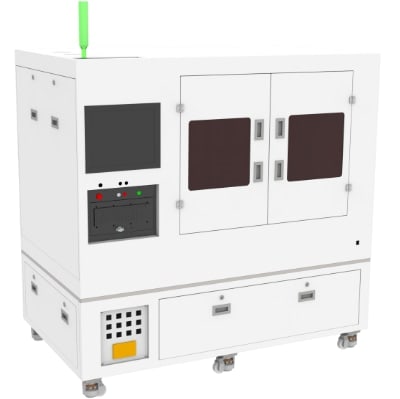

Контактная литография:
Фотошаблон прижимается непосредственно к пластине.
Преимущества: Простота и низкая стоимость.
Недостатки: Высокий риск повреждения шаблона и пластины.
Проксимальная литография:
Фотошаблон находится на небольшом расстоянии от пластины.
Преимущества: Меньший риск повреждения, лучше подходит для серийного производства.
Недостатки: Некоторое ухудшение разрешения из-за дифракции.
Проекционная литография:
Использует оптическую систему для проецирования изображения шаблона на пластину.
Преимущества: Высокое разрешение и возможность миниатюризации.
Подразделяется на:
- Панорамная (сканирующая): Шаблон проецируется последовательно на разные участки пластины.

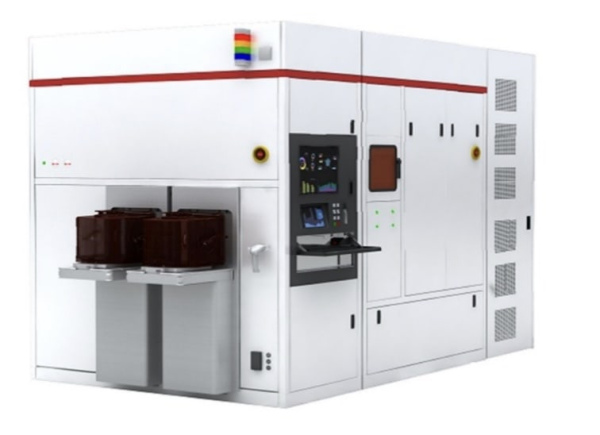

- Степперные системы: Переносит изображение на пластину шаг за шагом с повторением шаблона.
Экстремальная ультрафиолетовая литография (EUV):
Использует свет с очень короткой длиной волны для улучшения разрешения.
Преимущества: Способность создавать микросхемы с еще более мелкими элементами.
Недостатки: Высокая стоимость и техническая сложность.
Применения
Литография ключевой этап в производстве интегральных схем, где сложные узоры требуемых электрических компонентов создаются на кремниевых пластинах. Этот процесс позволяет масштабировать производство и увеличивать степень интеграции компонентов на микросхеме, способствуя увеличению производительности и уменьшению размеров и стоимости устройств.
Значение
Литография в микроэлектронике – это сложное сочетание химии, физики и точных инженерных решений, способствующее непрерывному уменьшению размеров транзисторов и устройств. Развитие технологий литографии напрямую коррелирует с улучшением производительности и снижением энергопотребления электронных устройств.
